一、概 述
機車整車稱重系統是在靜態衡的基礎上研制出來的，用于檢驗機車的各個輪重、軸重以及重心偏移量的專用設備。為確保機車在高速運行時的均衡穩定和安全需要，機車在出廠檢測及入庫檢修時，都要求對車輪、車軸的重量情況進行檢測，將檢測的結果進行分析對比后給出各輪的重量差，通過機械調整后，使得各個車輪對地的壓力差均衡，滿足設計要求。
整車稱重系統適用于稱量特定機車車輛的輪重、軸重和總重，以確定其在靜態時的重量和每個車輪的重量分配，并可完成數據儲存、階段統計、制表、打印、報警、上網共享等一系列相關工作。
二、結構特點
根據機車輪軸軸距的差異，稱重系統提供14個測力單元，每個測力單元由三只板式傳感器及一臺稱重儀表構成，每個測力單元完全獨立工作，互不干擾，系統可維護性高。稱重儀表系統提供工業總線接口，可以將稱重結果遠距離傳輸至數據處理中心，系統抗干擾能力強。

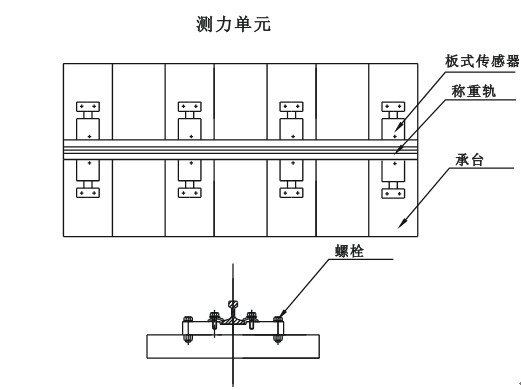

每個測力單元主要由三只板式傳感器構成，鋼軌通過扣件固定在板式傳感器上，板式傳感器通過螺栓與預埋的結構件相連。這種測力結構簡捷高效，不需要秤梁，也不需要傳感器的限位及其它附屬機構，整個測力單元穩定可靠，安裝、使用及維護十分方便。由于傳力直接，可實現準確稱量。具體方案如下圖：
